استفاده از مدل داده ای پایه در مدل داده ای فرآیند

صورت مساله:

فرض کنید میخواهیم مدل داده ای پایه ای را در مدل داده ای  فرایند ایجاد کنیم.

راه حل :

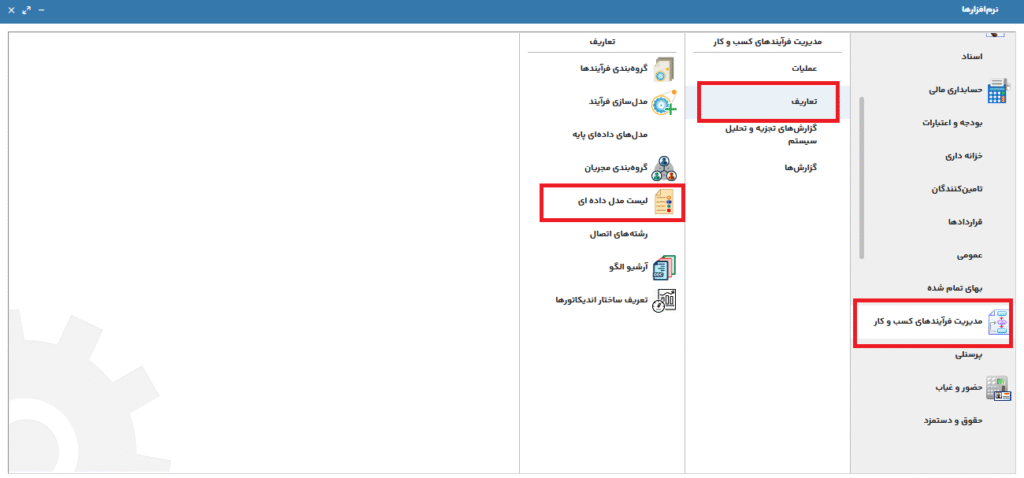

برای این کار در قسمت تعاریف لیست مدل داده ای را انتخاب می نماییم. تصویر1

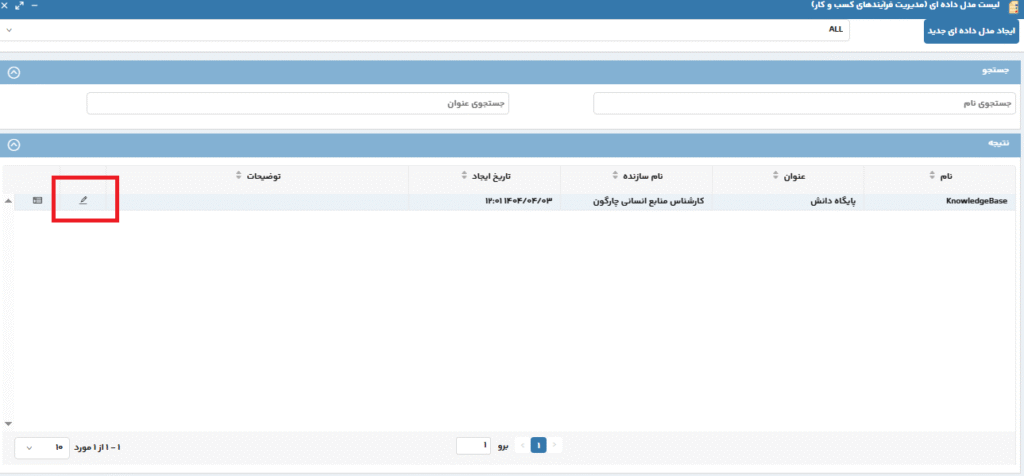

پس از باز شدن مدل داده ای، با انتخاب گزینه ویرایش امکان ویرایش مدل داده ای جهت اضافه کردن فیلد جدید فراهم می شود. تصویر2

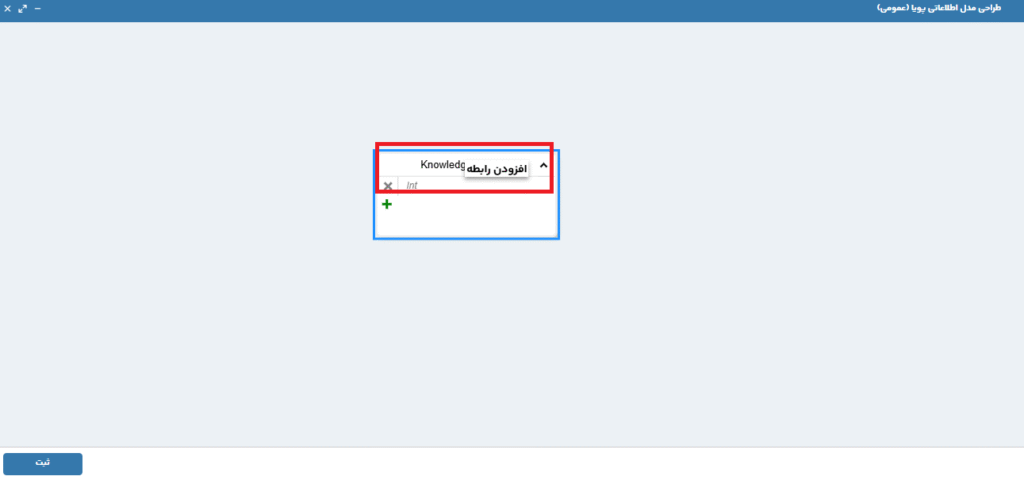

پس از باز شدن مدل داده ای با راست کلیک کردن بر روی جدول مدل داده ای، با افزودن رابطه امکان اضافه کردن فیلد رابطه فراهم می شود. تصویر3

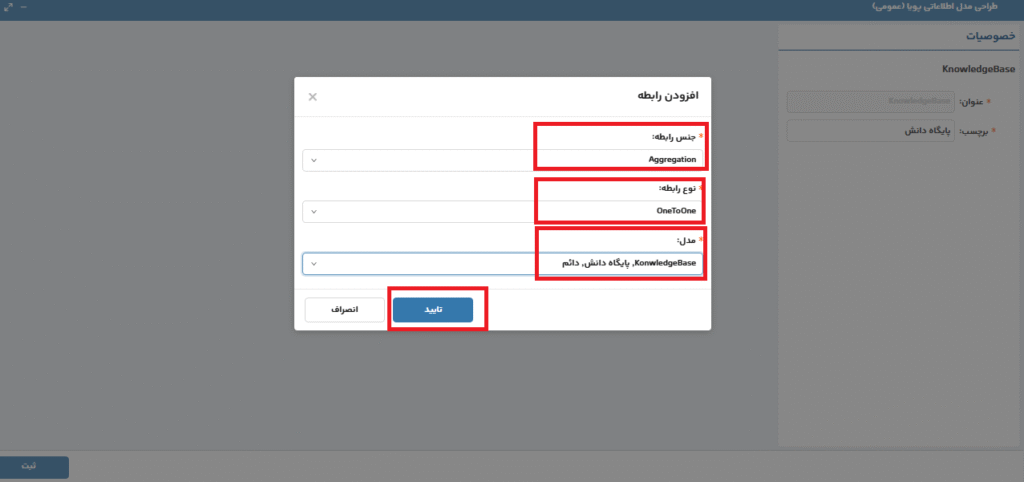

در صفحه افزودن رابطه، جنس رابطه Aggregation، نوع رابطه OneToOne یا OneToMany و در قسمت مدل، مدل داده ای پایه مورد نظر انتخاب می شود و با انتخاب گزینه تایید رابطه ایجاد می شود. تصویر4

نکته 1: در صورت انتخاب گزینه OneToOne، امکان انتخاب تنها یک گزینه از مدل داده ای پایه بر روی فرم و در صورت انتخاب OneToMany امکان انتخاب چند گزینه از مدل داده ای پایه بر روی فرم، فراهم خواهد شد.

نکته 2: در صورتی که مدل داده ای پایه، با گروه مورد نظر به اشتراک گذاشته نشده باشد، امکان مشاهده مدل داده ای پایه در قسمت مدل ممکن نیست.

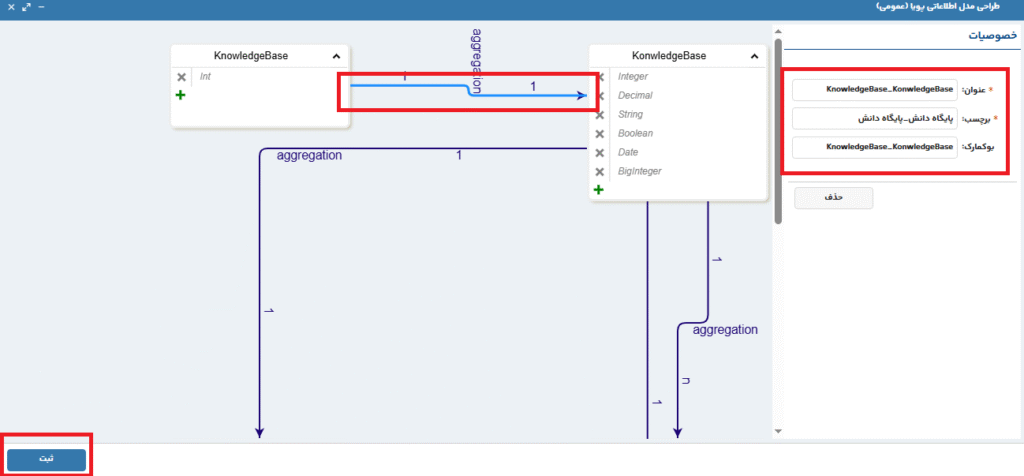

پس از ایجاد رابطه مدل داده ای پایه، با کلیک بر روی پیکان رابطه، امکان درج عنوان، برچسب و بوکمارک برای رابطه ایجاد شده وجود دارد و در نهایت با انتخاب گزینه ثبت، مدل داده ای پایه به مدل داده ای افزوده خواهد شد. تصویر5
