صورت مساله:
فرض کنید میخواهیم مدل داده ای را برای فراینده طراحی شده تعریف کنیم.
راه حل :

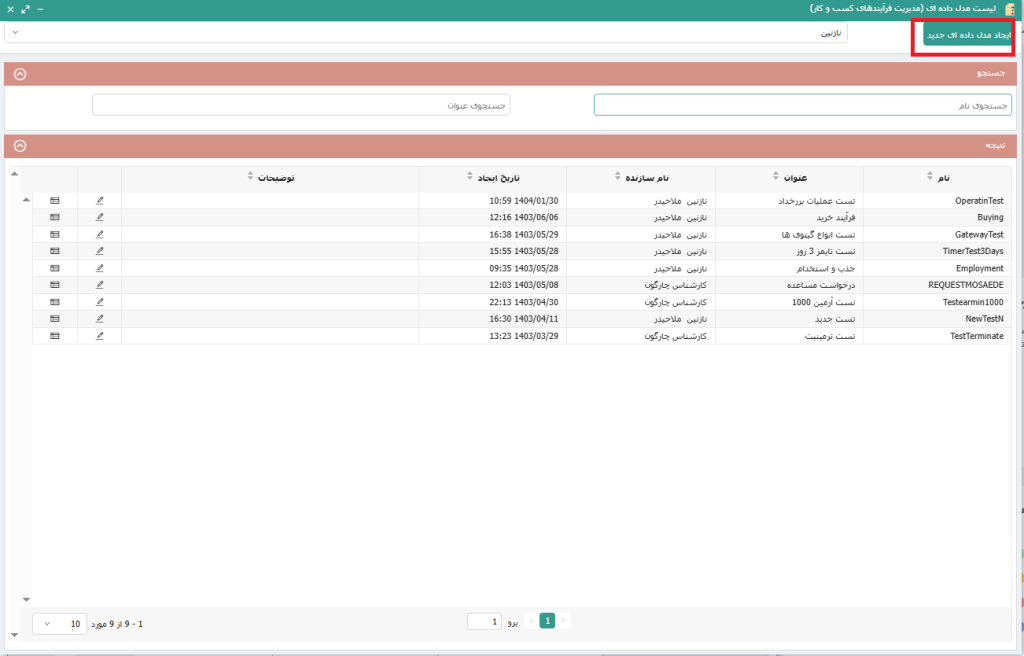

برای این کار در قسمت تعاریف لیست مدل داده ای را انتخاب کرده و روی گزینه ایجاد مدل داده ای جدید کلیک میکنیم که در ادامه نحوه ی تعریف مدل داده ای توضیح داده میشود. تصویر شماره 1
ابتدا در قسمت عنوان : نام مدل داده ای را بصورت انگلیسی تعریف میکنیم که بایدکاراکتر اول بزرگ و از فاصله و علائمی مانند (!$*/_……) خودداری نمایید.

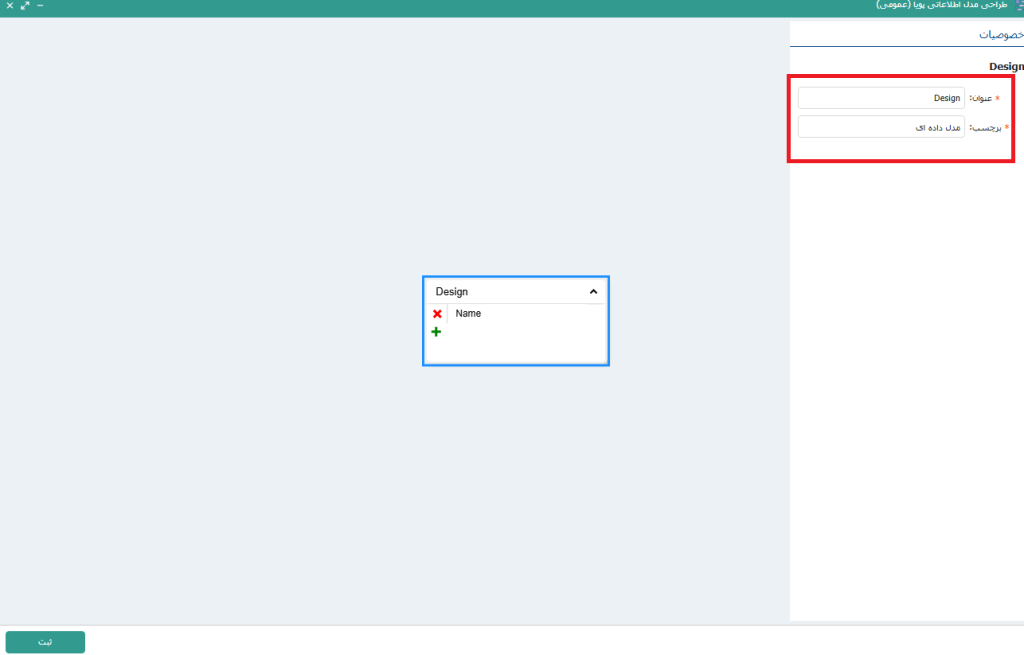

درقسمت برچسب نام دیتا مدل را به صورت فارسی مینوسیم. عنوان و برچسب الزامی می باشد و در صورت پرنکردن این دوفیلد امکان ذخیره وجود ندارد. در نوشتن برچسب محدودیت هایی مانند عنوان را نداریم. تصویر شماره 2
نکته :از انتخاب نام های تکراری باید پرهیز کرد.

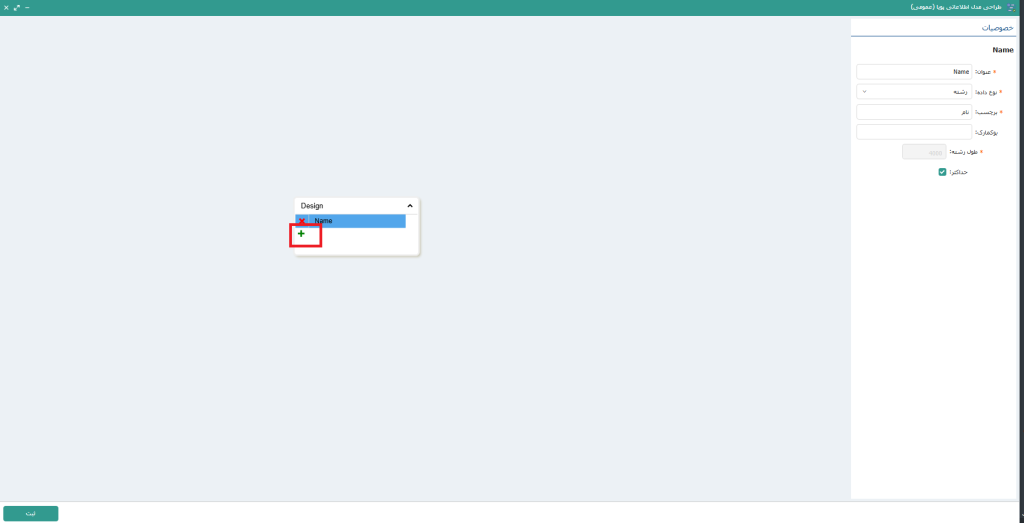

درقسمت بعدی با کلیک کردن بروی جدول مدل داده ای نام فیلد هایی که برروی فرم میخواهیم استفاده کنیم را اضافه می کنیم. تصویر3
میتوانیم فیلدهایی از جنس رشته، عدد اعشار، عدد صحیح، تاریخ و ساعت، بله/خیر، اعداد صحیح بزرگ در مدل داده ای تعریف کنیم.

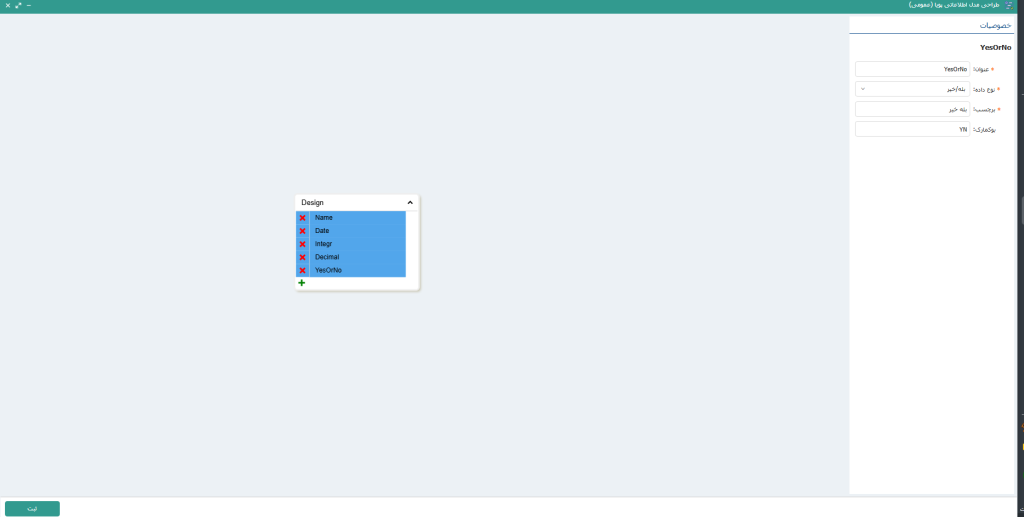

برای تعریف هر متغیر، عنوان انگلیسی، نام یا اصطلاحا برچسب آن، نوع داده، در صورت نیاز بوکمارک و با توجه به نوع داده انتخابی تنظیمات مربوط به آن را (طول رشته، تعداد اعداد اعشار و …) انجام میدهیم. تصویر4
در تعریف مدل داده ای امکان تعریف فیلدهایی از نوع جدول، مدل داده ای پایه، سمت سازمانی، فایل و امضا را به صورت فیلدهای رابطه داریم که در ادامه به تفکیک توضیح داده میشود.
برای تعریف فیلدهای رابطه روی جدول مدل داده ای اصلی راست کلیک کرده و گزینه افزودن رابطه را زده و پس از باز شدن جنس رابطه و نوع رابطه آن را مشخص می کنیم .
نکته:
جنس رابطه از نوع Composition فقط برای گرید می باشد .
جنس رابطه ازنوع Aggregation برای مدل داده ای پایه، سمت سازمانی،فایل و امضا مورداستفاده قرارمی گیرد.
نوع رابطه می تواند one to one (رابطه یک به یک) و one to many (یک به چند) باشد.
برای گرید از رابطه one to many استفاده می شود.
- جدول(گرید)

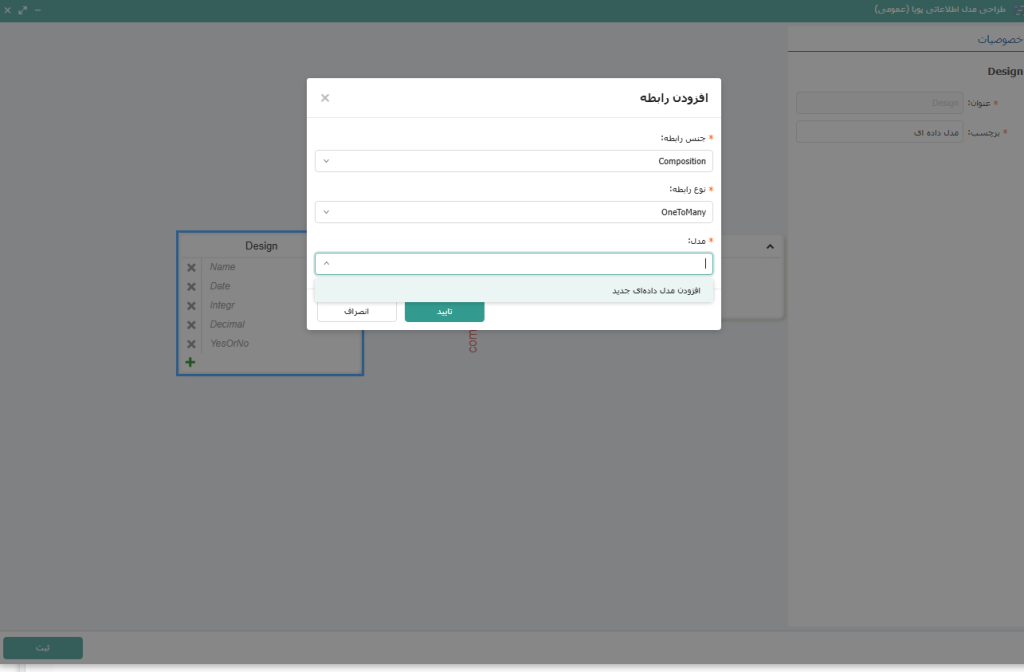

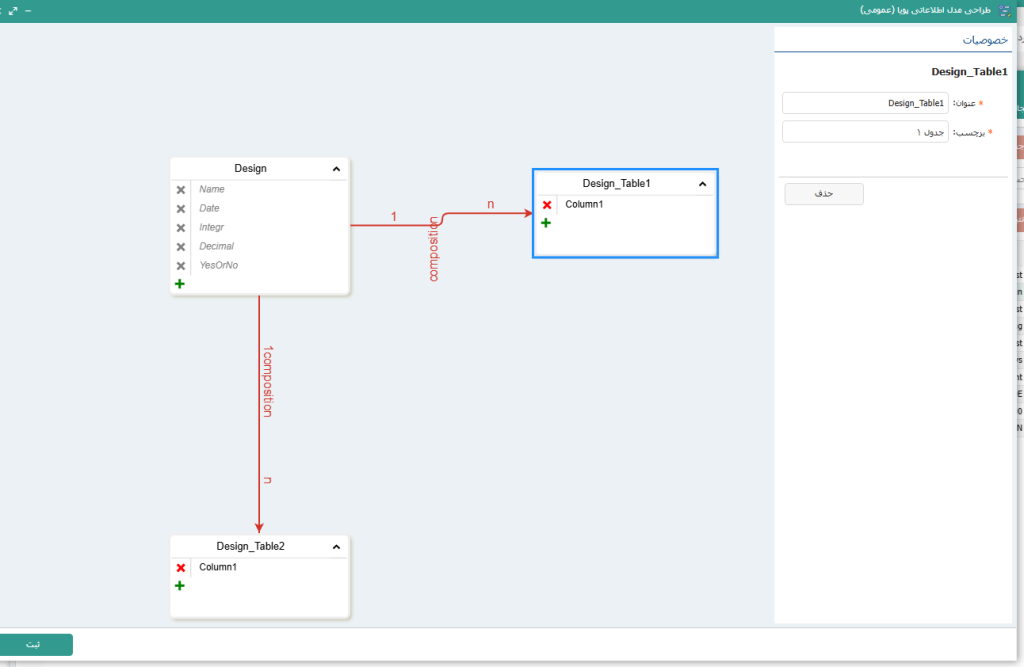

در قسمت مدل با انتخاب افزودن مدل داده ای جدید و با زدن دکمه تایید به مدل داده ای اصلی، رابطه ای از نوع جدول اضافه میشود ، در گرید هم مانند تعریف مدل داده ای اصلی امکان تعریف ستون هایی با انواع داده را داریم. (تصویر 5 و 6)
- فیلد امضا

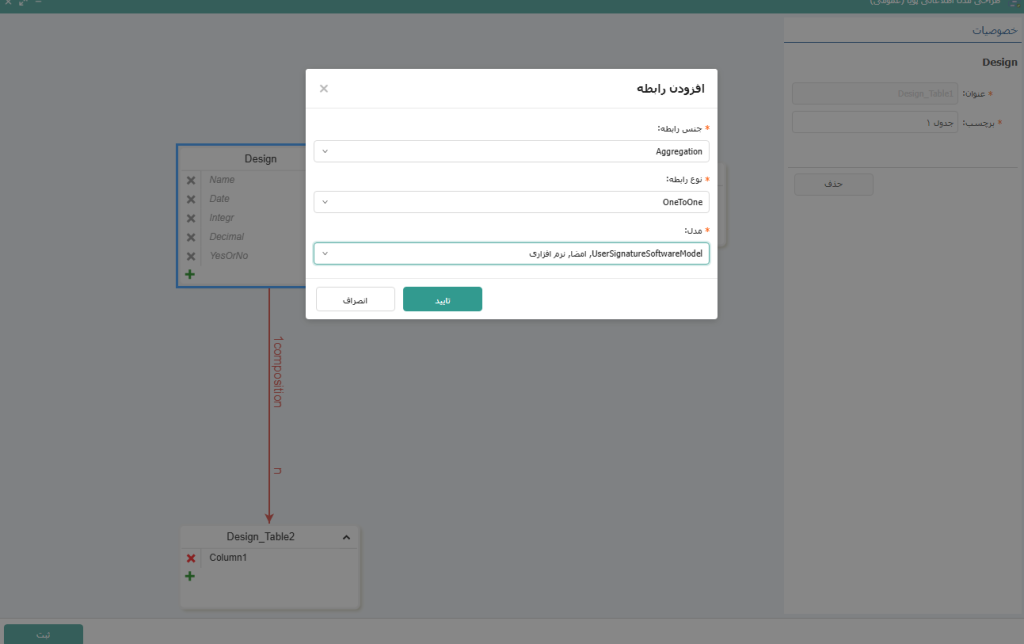

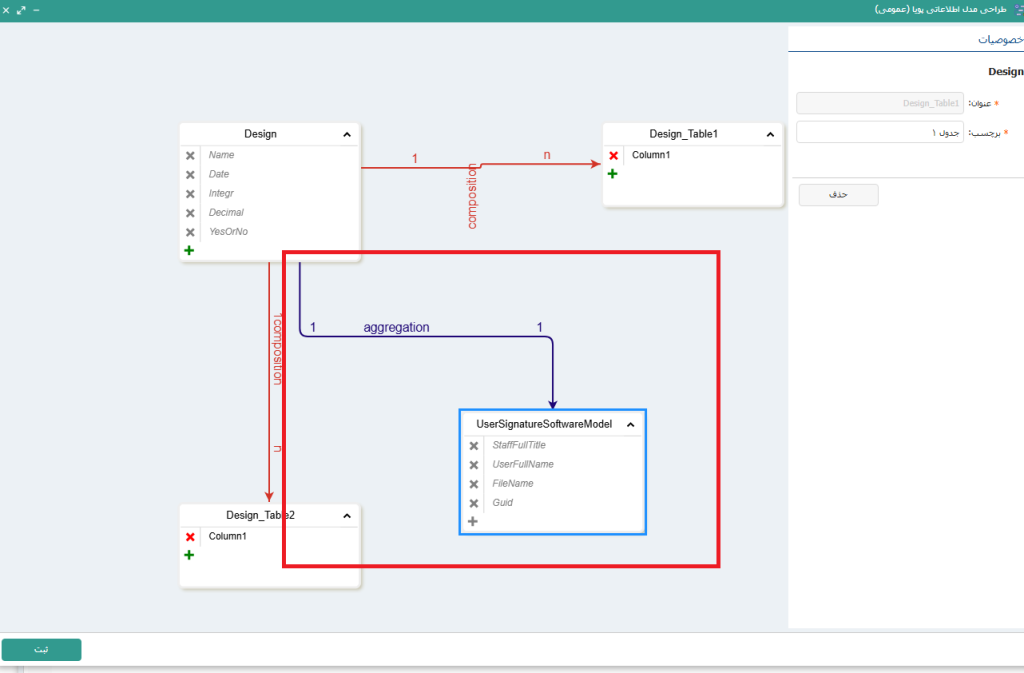

جنس رابطه Aggregation و نوع رابطه one to one و مدل امضا نرم افزاری را انتخاب می کنیم.
(تصاویر 7 و 8)
- فیلد فایل

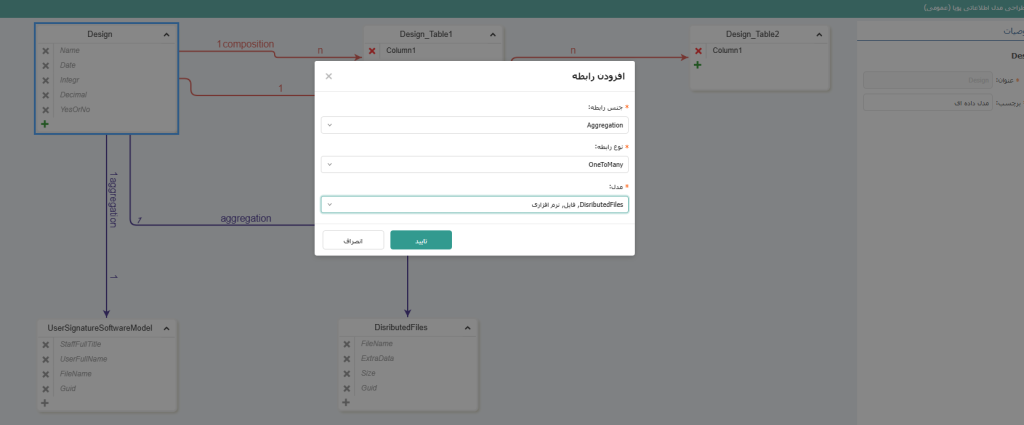

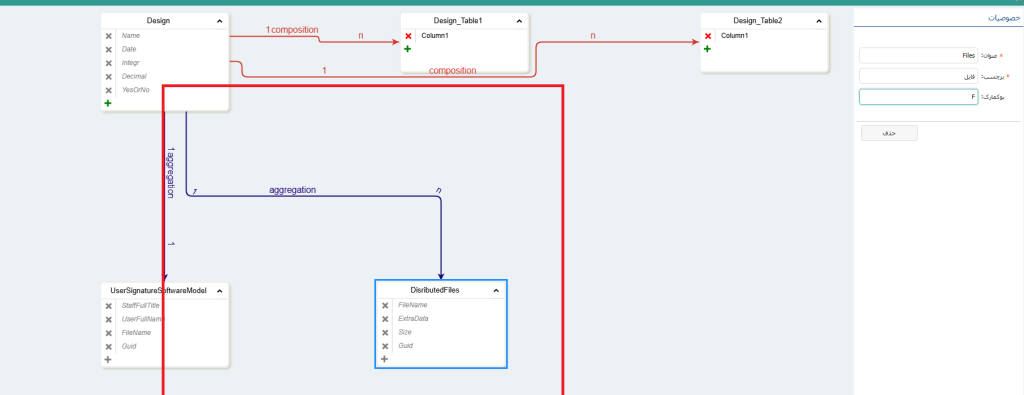

از جنس رابطه Aggregation و نوع رابطه می تواند یک به یک یا یک به چند باشد که امکان وارد کردن تنها یک فایل یا چند فایل بصورت همزمان را به کاربر میدهد .تصویر9 و 10
- فیلد سمت سازمانی

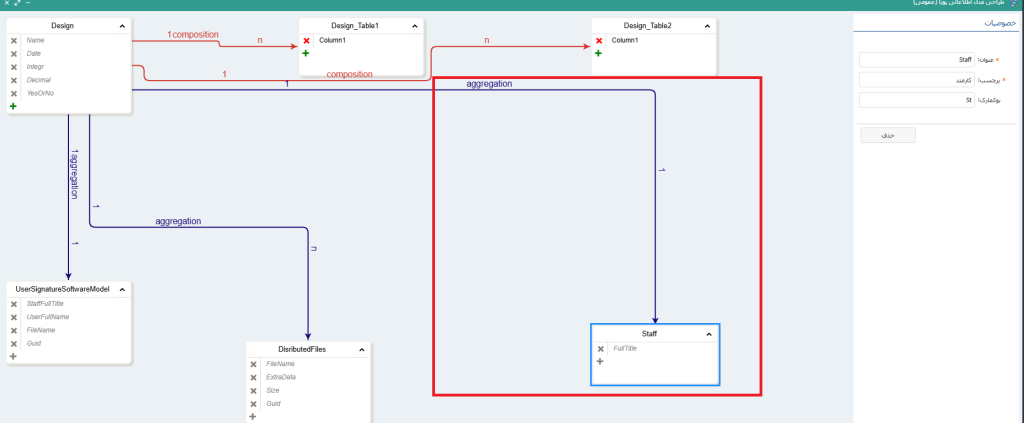

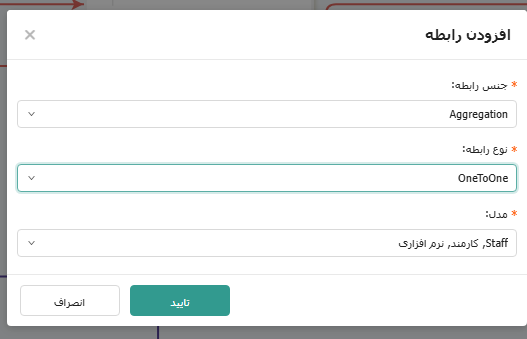

از جنس رابطه Aggregation و نوع رابطه one to one ومدل هم کارمند نرم افزاری را انتخاب میکنیم (.تصویر11و12)
در نهایت با تعریف انواع داده مورد نیاز با توجه به توضیحات، امکان تعریف مدل داده ای برای فرایندها امکان پذیر می باشد.
